在高端制造領域，五軸加工中心已成為復雜曲面加工的核心設備。然而，面對"搖籃五軸"與"擺頭五軸"兩種主流結構，許多用戶在選型時容易陷入困惑。本文將從結構原理、加工特性、適用場景三個維度，系統解析兩者的核心差異，助力企業精準選型。

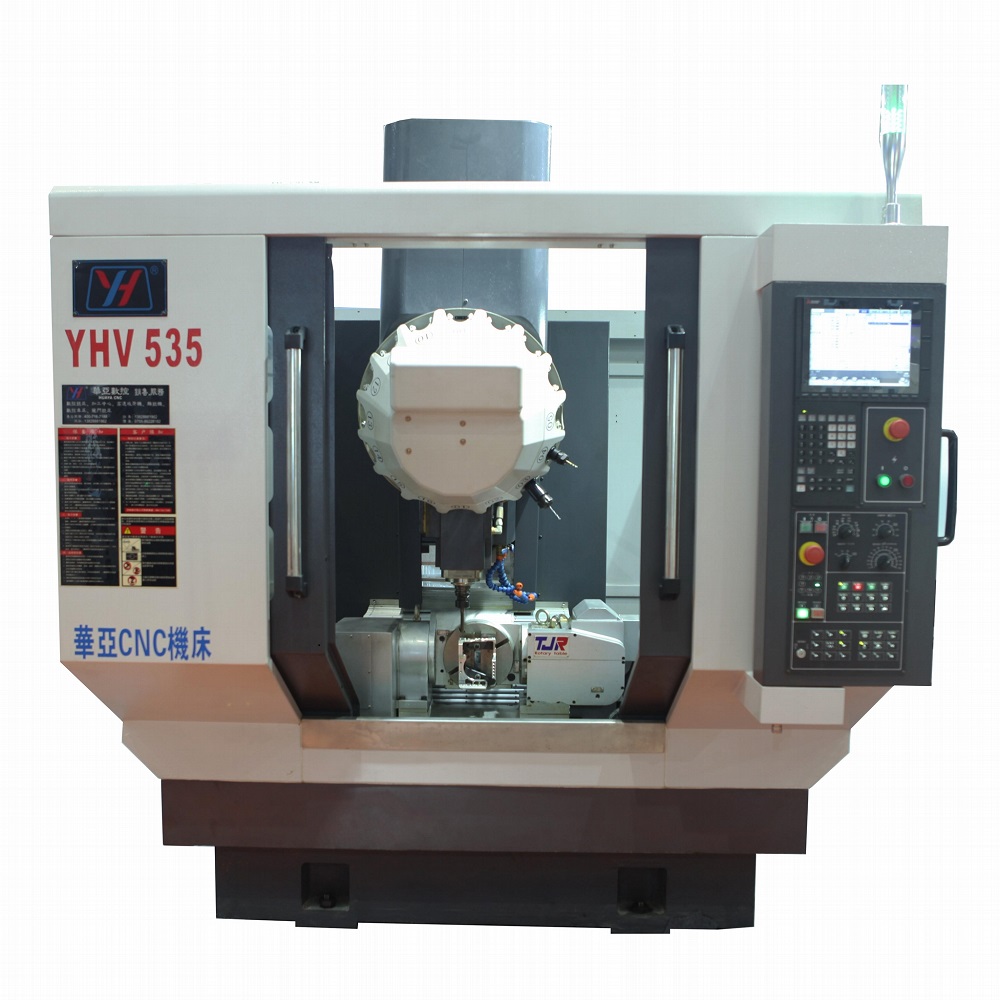

搖籃五軸（又稱雙轉臺五軸）采用工作臺旋轉+擺頭傾斜的復合運動模式。其A/C軸（或B/C軸）分別由工作臺回轉和擺頭旋轉實現，工件隨工作臺做雙軸聯動旋轉，刀具僅進行三軸直線運動。這種設計使機床剛性顯著提升，尤其適合重型工件加工。
擺頭五軸則通過刀具旋轉+工作臺單軸移動實現五軸聯動。其A/B軸（或B/C軸）集成于主軸端部，刀具可實現360°全向擺動，工作臺通常僅保留X/Y/Z三軸移動或單一回轉功能。這種結構使機床具備更靈活的刀具姿態調整能力，但主軸負載能力相對受限。
搖籃五軸的核心優勢體現在：
高剛性結構：工作臺直接承載工件，重載加工時振動抑制能力突出，典型應用如航空結構件、大型模具加工。
重復定位精度高：雙轉臺結構消除了刀具擺動帶來的幾何誤差，適合批量生產高精度零件。
深腔加工優勢：工作臺旋轉可實現刀具直抵型腔底部，減少接刀痕跡。
擺頭五軸的突出價值在于：
刀具可達性優異：主軸擺動可規避干涉，尤其適合葉片、葉輪等復雜曲面加工。
輕量化設計：主軸端部質量小，動態響應速度快，適合高速加工場景。
多面加工效率高：通過刀具姿態調整，可減少工件裝夾次數，提升綜合效率。
航空航天領域：優先選擇搖籃五軸，其高剛性結構可穩定加工鈦合金、高溫合金等難切削材料的大型框架件。
能源裝備行業：擺頭五軸更適配燃氣輪機葉片、汽輪機隔板等薄壁復雜曲面零件的精密加工。
模具制造場景：中小型模具建議采用擺頭五軸提升加工靈活性，大型模具則需搖籃五軸保障加工穩定性。
3C產業應用：輕量化擺頭五軸可滿足手機中框、筆記本電腦外殼等薄壁零件的高效加工需求。
結語：搖籃五軸與擺頭五軸并非簡單替代關系，而是針對不同加工場景的優化解決方案。建議企業根據工件材料、尺寸精度、生產批量等核心參數，結合設備投資預算進行綜合評估，必要時可聯系專業工程師進行加工仿真驗證，以實現設備效能最大化。
