精確的坐標系確立是五軸聯動機床實現高精度加工的基礎,也是發揮設備最大性能的關鍵所在。
在五軸聯動加工領域,機床坐標系的準確建立直接關系到加工精度和設備效能。一個精準的坐標系不僅能夠保證加工質量,更能有效避免碰撞事故,提升加工效率。接下來華亞數控小編就來聊一聊五軸聯動機床坐標系的確定方法。
1、坐標系確立的基石:右手笛卡爾法則

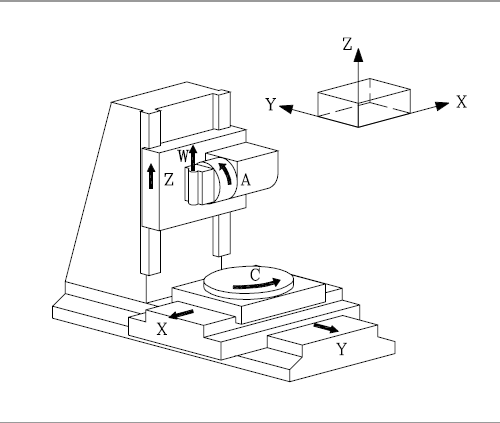

五軸機床坐標系遵循ISO 841標準,采用三維右手笛卡爾直角坐標系:
直線軸定義:伸出右手拇指、食指、中指并保持90度垂直,拇指指向X軸正方向(水平向右),食指指向Y軸正方向(垂直向前),中指指向Z軸正方向(垂直向上)。在臥式機床中,Z軸通常平行于主軸方向;立式機床中,Z軸則垂直于工作臺。
旋轉軸定義:圍繞X、Y、Z軸的旋轉運動分別定義為A、B、C軸,遵循右手螺旋法則。例如,當大拇指指向X軸正方向時,其余四指的旋轉方向即為A軸正方向。
2、坐標系確立的核心原則:工件靜止假設
五軸機床采用"工件靜止、刀具運動"的編程邏輯,通過逆向推導刀具路徑實現加工。例如,在加工葉片曲面時,程序會控制刀具沿預設軌跡運動,而非讓工件旋轉。這一原則確保了坐標系設定的統一性,使編程人員無需考慮實際機床運動形式。

3、坐標系確立的實踐路徑:三步定位法
基準軸定位:以機床主軸為基準確定Z軸方向,通過水平儀校準主軸與工作臺的垂直度,誤差需控制在±0.01mm以內。例如,在搖籃式五軸機床中,B軸(工作臺旋轉軸)的零點定位需通過激光干涉儀進行精度校驗。
旋轉軸校準:采用"雙點定位法"確定旋轉軸中心。以A/C雙擺頭機床為例,先在主軸端安裝標準芯棒,通過千分表測量芯棒旋轉時的徑向跳動,調整擺頭角度直至誤差≤0.005mm;再通過觸碰式測頭采集擺頭極限位置數據,計算旋轉中心坐標。
工件坐標系設定:將加工原點設定在旋轉工作臺軸線上,X/Y坐標由轉臺中心確定,Z坐標則以工件上表面為基準。例如,在加工航空發動機葉片時,需先測量葉片榫頭位置,通過CAM軟件生成包含旋轉軸補償的刀路文件。
4、坐標系確立的精度保障:誤差補償技術
五軸機床通過RTCP(刀具中心點控制)功能實現動態誤差補償。當旋轉軸運動時,系統自動計算刀具中心點位置偏差,并調整直線軸位移進行補償。例如,在加工復雜曲面時,RTCP功能可確保刀具始終沿理論軌跡運動,避免過切或欠切現象。
五軸聯動機床的坐標系設定,是機械精度、電氣控制與軟件算法的深度融合。從右手笛卡爾法則的坐標定義,到工件靜止假設的編程邏輯,再到三步定位法的實踐規范,每一步都凝聚著高端制造的精密智慧。掌握這些核心原理,不僅能幫助企業提升加工精度,更能在航空、能源等戰略領域占據技術制高點。
