在五軸聯動加工技術不斷普及的今天，如何科學、客觀地評價設備的綜合精度，已成為機床制造商與用戶共同關注的核心問題。S形試件作為國際公認的精度檢測標準試件，正以其獨特優勢，成為檢驗五軸聯動機床動態性能與幾何精度的權威工具。
一、S形試件——從“單點測試”到“綜合評估”的跨越

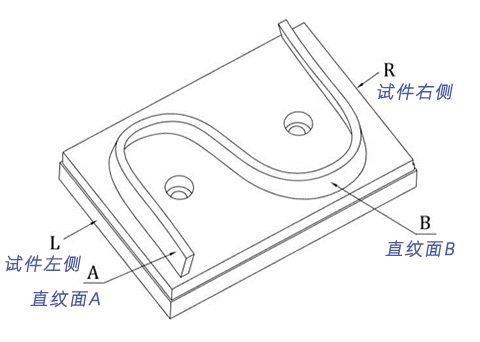

傳統三軸機床的精度檢測多以方塊、圓盤或階梯試件為主，側重于靜態幾何與單軸定位精度。然而，五軸聯動機床的價值在于多軸聯動下的復雜曲面加工能力，僅靠簡單試件無法反映其在連續旋轉與直線軸同步運動時的真實表現。S形試件由美國國家標準與技術研究院（NIST）提出，并被ISO 10791?6等國際標準采納，其流線型S狀輪廓包含多種曲率變化與傾斜面，可一次性激發機床在三維空間中的多軸耦合誤差、動態跟隨誤差及旋轉軸與線性軸協同精度。
二、S形試件檢測的精度內涵
在加工S形試件過程中，機床需頻繁切換刀具姿態，直線軸與旋轉軸必須保持高度協調，才能確保曲面光滑過渡、尺寸與形位公差達標。檢測重點包括：
? 輪廓精度：曲面各截面尺寸與設計模型的吻合度；
? 表面連續性：無明顯接痕、波紋或局部過切；
? 動態響應：高速進給與換向時的軌跡跟蹤穩定性；
? 旋轉軸定位與重復精度：在多姿態切換中的一致性。
通過分析試件實測數據與理論模型的偏差，可直觀判斷機床在復雜路徑下的綜合性能。
三、國際標準化的意義與應用價值
ISO 10791?6將S形試件列為五軸聯動精度評定的推薦方法，使不同品牌、型號機床的測試結果具有可比性。這一標準化做法幫助用戶在采購與驗收環節建立統一的質量門檻，也為制造商提供了明確的性能改進方向。在航空航天葉片、復雜模具、高端醫療器械等領域，S形試件檢測已成為驗證設備能否勝任高精度自由曲面加工的重要依據。
四、提升S形試件加工質量的路徑
要在S形試件檢測中獲得優異成績，機床需在以下方面持續優化：
1. 高剛性結構與低背隙傳動：減少軸系變形與反向間隙對曲面連續性的影響；
2. 高精度旋轉軸與閉環控制：確保姿態切換精準、穩定；
3. 先進數控系統與RTCP功能：實現刀尖點恒定控制，降低編程與軌跡誤差；
4. 完善的誤差補償與熱管理：抑制環境溫度變化帶來的精度漂移。
S形試件不僅是一件檢測工具，更是衡量五軸聯動機床綜合性能的“試金石”。它以國際標準為依托，把復雜的多軸聯動精度問題轉化為可量化、可復現的測試結果，為高精度制造提供可靠保障。選擇經過嚴格S形試件檢測的設備，意味著選擇了更高的加工可靠性與更廣泛的應用潛力。
